Люверсы на баннере: край, размеры и схема крепления

Металлическая окантовка защищает край подготовленного отверстия при контакте с креплением. В описании производителей баннеров люверс рассматривают вместе с обработкой периметра. Само кольцо не превращает слабый край в надёжную конструкцию: значение имеют усиление, установка фурнитуры и распределение усилий при натяжении.[1][2]

Не путайте отверстие в полотне и отверстие в стене. Первое является частью баннера, второе — частью монтажного основания. Если их расположение должно совпасть, покажите обе схемы и базу измерений. При креплении через промежуточные элементы возможна другая компоновка, которую надо обсудить до изготовления.

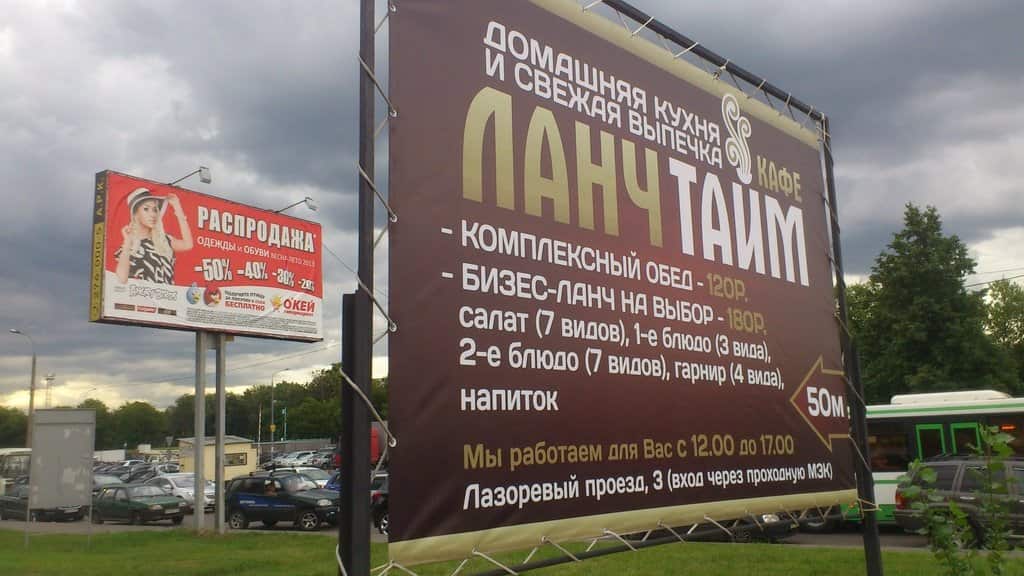

Люверс также не назначает допустимую нагрузку всей системы. Прочность материала, обработанный край, крепёж и основание работают совместно. Для наружного большого полотна условия места и конструкцию оценивает монтажная команда; количество колец само по себе не является расчётом безопасности.

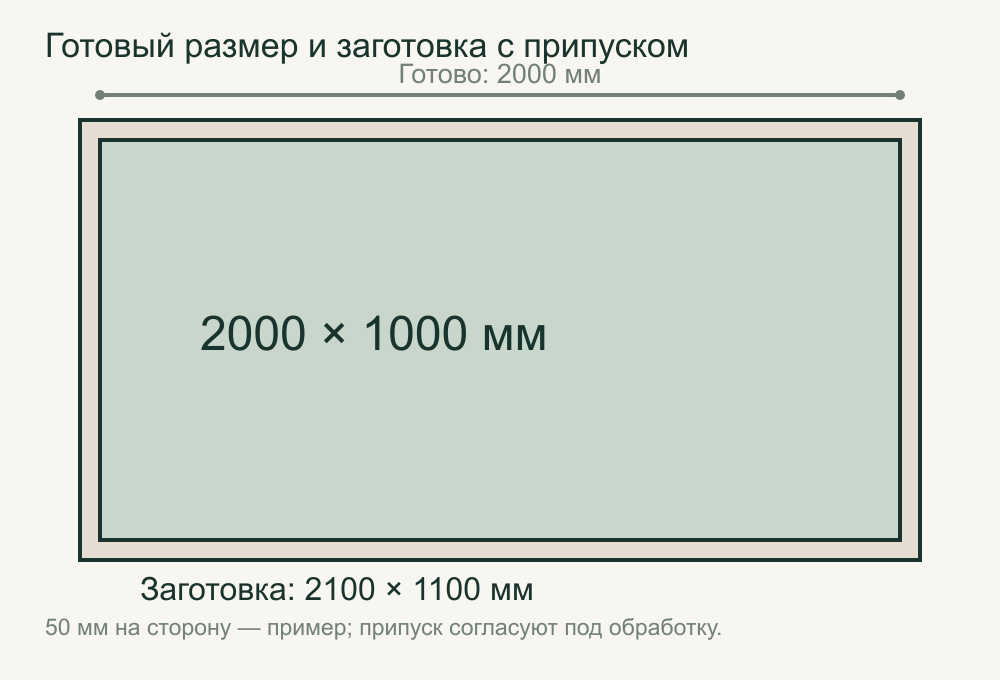

Начните чертёж с размера после обработки. В нашем учебном примере готовое полотно имеет ширину 2000 мм и высоту 1000 мм. Эти размеры описывают то, что должно получиться после изготовления, а не файл, который автоматически нужно печатать на любом оборудовании. Покажите, где лицевая сторона и где верх.

Если условно требуется подворот по 50 мм с каждой стороны и больше никаких припусков нет, прямоугольная заготовка получится 2100 × 1100 мм: 2000 + 2 × 50 по ширине и 1000 + 2 × 50 по высоте. Это арифметический пример выбранной схемы, а не стандарт вылетов. Другой способ усиления, сварки или соединения меняет подготовку.

Подворот нельзя автоматически приравнивать к печатному вылету. Первый относится к обработке полотна, второй — к продолжению изображения за границей обрезки. Получите требования исполнителя, обозначьте обе зоны отдельно и только затем собирайте финальный файл. Если изображение должно заходить на сгиб, это тоже нужно показать.

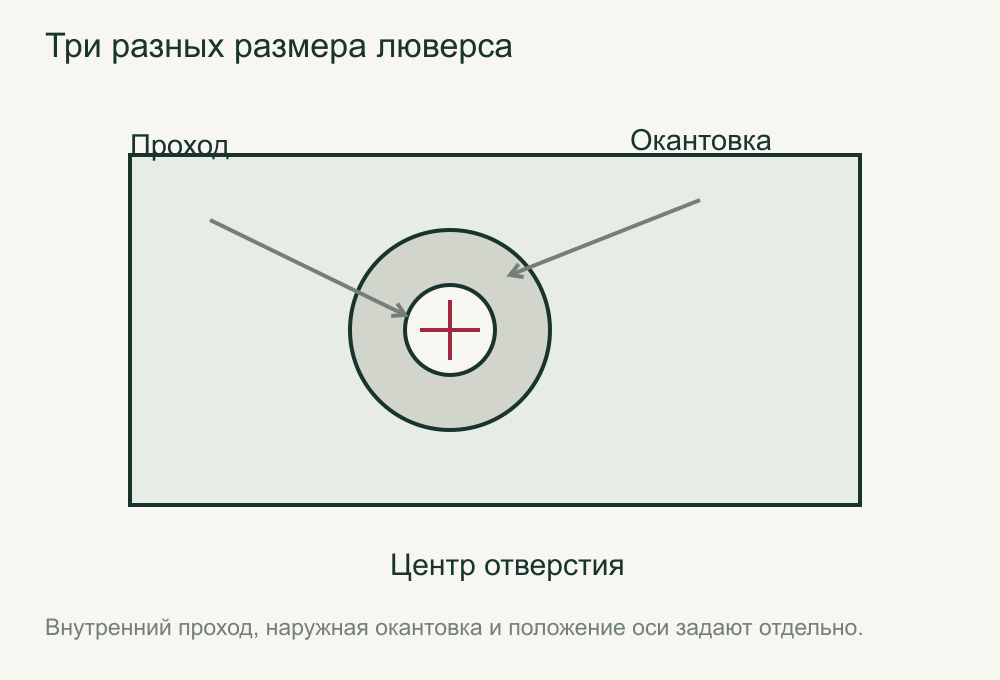

Для совместимости с креплением важен внутренний проход, а для макета — ещё и наружная зона, занятая окантовкой. Эти размеры различаются. Название «люверс такого-то размера» у поставщика может обозначать свой типоразмер; попросите понятный чертёж фурнитуры и не угадывайте диаметр по фотографии.

На схеме укажите центры отверстий. Отступ центра от края не равен расстоянию от края полотна до ближайшей точки отверстия. Например, если центр находится в 30 мм от края, величина свободного поля зависит ещё и от диаметра и наружной части кольца. Отступ 30 мм здесь используется только для наглядного расчёта, а не как обязательная рекомендация.

Если предполагается шнур, эластичный элемент или другой крепёж, передайте его параметры либо попросите подобрать совместимое исполнение. Размер кольца не выбирают из соображения «побольше значит крепче» без проверки всей схемы. Также уточните, нужно ли учитывать вид фурнитуры на лицевой стороне изображения.

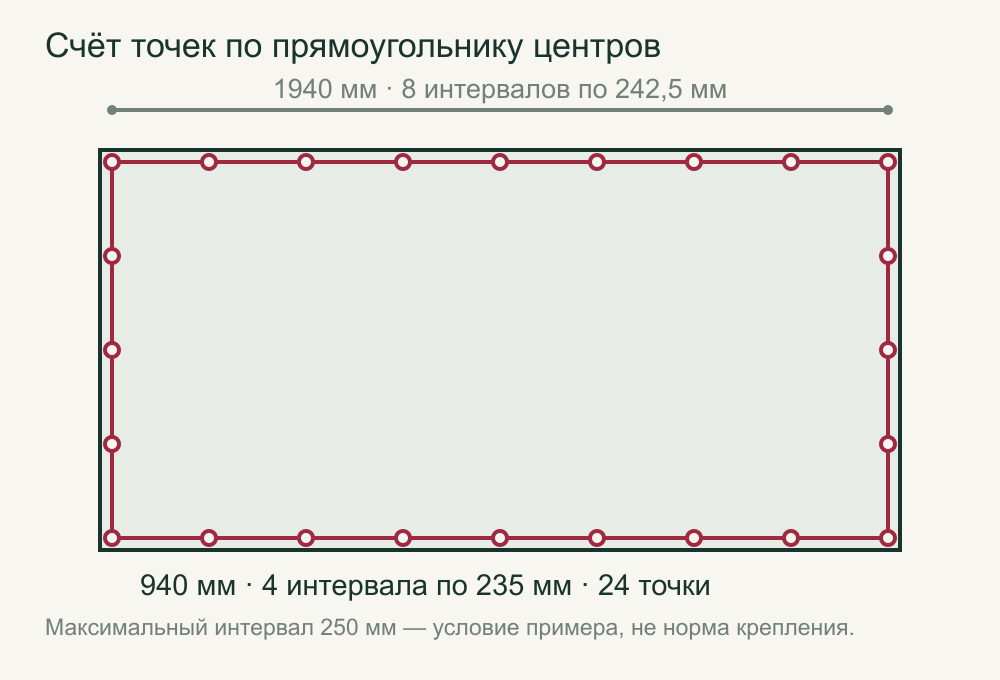

Покажем чистую геометрию для баннера 2000 × 1000 мм. Оси крайних точек находятся на расстоянии 30 мм от каждой стороны. Получается прямоугольник центров 1940 × 940 мм. В этом примере условно ограничим промежуток между соседними центрами значением 250 мм. Это выбранное условие задачи, не норма монтажа.

Длинную сторону делим на восемь промежутков: округление 1940 / 250 вверх даёт 8. Короткую — на четыре: округление 940 / 250 вверх даёт 4. Если точки равномерны, горизонтальный промежуток равен 1940 / 8 = 242,5 мм, вертикальный — 940 / 4 = 235 мм. Так каждый промежуток соответствует нашему условному пределу.

По замкнутому периметру получаем 2 × (8 + 4) = 24 разные точки. Если считать каждую сторону с двумя концами отдельно, сумма 9 + 5 + 9 + 5 равна 28, а четыре угла в ней посчитаны дважды. Убираем четыре повторения и получаем те же 24. Такой контроль помогает обнаружить ошибку в ведомости фурнитуры.

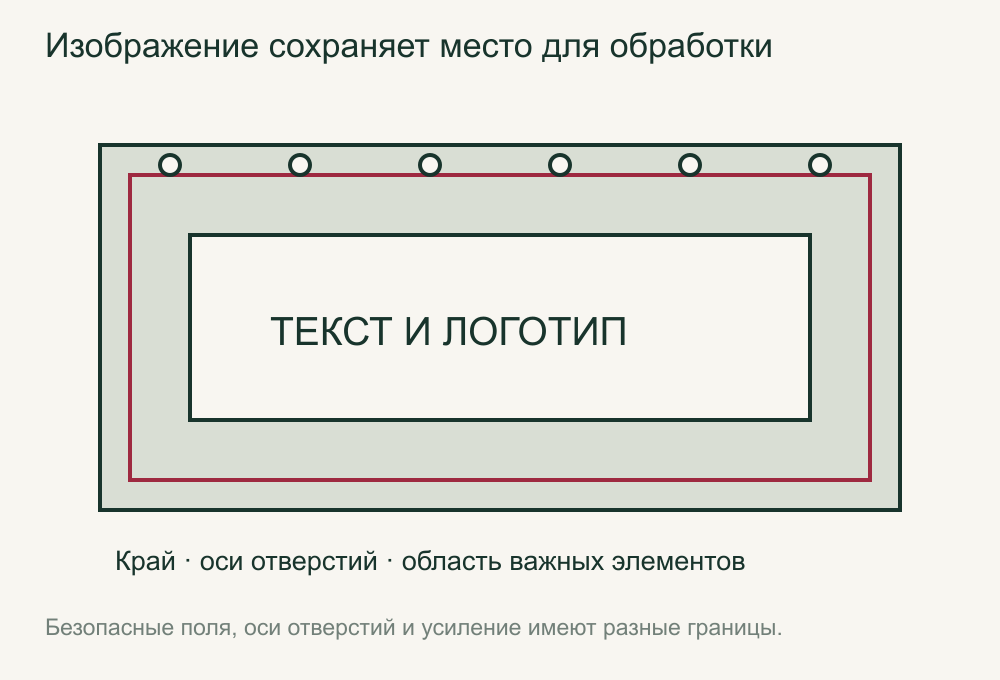

Сначала обозначьте готовый край, затем зону подворота или усиления, наружные габариты фурнитуры и область, где размещается значимая информация. Логотип, телефон и мелкий текст не должны случайно попадать на отверстия или сгиб. Ширину безопасного поля определяют по утверждённой схеме, а не по универсальному числу из другой печатной задачи.

Для нашего примера подпись возле верхнего левого угла нужно оценить относительно кольца и обработанного края. Сам отступ центра 30 мм ещё не показывает, сколько места останется для текста. Добавьте внешний контур фурнитуры и проверьте весь знак, включая выносные элементы букв и обводки.

На согласование отправьте просмотр с технологическими отметками, а в печатный файл включайте их только по требованию исполнителя. Случайно напечатанная размерная линия не исчезнет после обработки края. Файл без отметок и отдельная схема должны иметь совпадающие размеры и одну версию изображения.

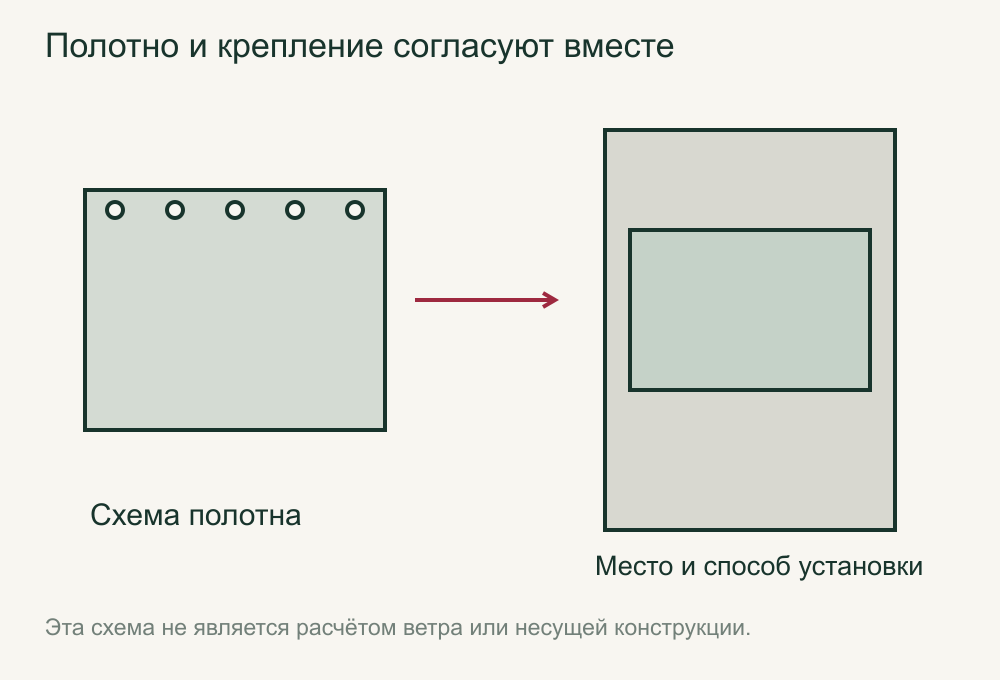

Попросите фотографии места установки и измерения опор. Отметьте препятствия, углы, трубы, существующие крепления и зоны, до которых нельзя добраться для натяжения. Полотно, которое красиво выглядит на плоском эскизе, может оказаться неудобным в конкретном положении. Обсуждение этих деталей помогает отделить изготовление от монтажных работ.

Не переносите крепление маленького интерьерного баннера на растяжку над открытым пространством. Отличаются условия, основание и взаимодействие полотна с окружающей средой. Пропускающая воздух сетка тоже не означает отсутствие нагрузки. Исполнитель должен знать реальное место, чтобы предложить соответствующую конструкцию.[2]

Если баннер планируют снимать и устанавливать повторно, добавьте это в задание. Важны доступ к точкам фиксации, способ хранения и порядок обращения с полотном. Не обещайте монтажной команде, что старые отверстия обязательно подойдут: сначала сравните координаты и размеры, затем подтвердите решение.

Для заказа соберите три связанных документа: печатный файл, просмотр результата и схему обработки. В задании укажите количество, готовый размер, материал, сторону печати и согласованную фурнитуру. Если отверстия нужны не по всему периметру, выделите именно требуемые стороны и количество точек.

Перед финальной отправкой сверяйте версии. Схема от макета 2000 × 1000 мм не подходит к обновлённому полотну 2400 × 1200 мм только потому, что картинка сохранила пропорции. После изменения размера нужно снова проверить позиции отверстий, текстовую зону и совместимость с местом установки.

При получении проверьте результат по согласованной схеме: габариты, обработку периметра, количество и расположение фурнитуры, отсутствие повреждений вокруг отверстий. Это проверка комплектации и видимого результата; она не заменяет оценку основания и монтажной конструкции.
