Навигация для жилых комплексов в Москве
Навигация жилого комплекса начинается с понятного маршрута: от въезда к нужному корпусу, подъезду и этажу. Передайте Red Lama план территории и ведомость обозначений, чтобы обсудить единый комплект, материалы и расчёт партии.
- Расчёт по параметрам партии
- Один макет или переменные номера
- Печать и обработка в одной спецификации
Увидеть размер. Рассчитать тираж.
Базовый указатель для комплекта навигации ЖК. Цена пересчитывается по размерам и количеству.
Определите точки, где человек принимает решение: въезд, развилка, вход в корпус, лифтовой холл. На каждой точке обозначение должно отвечать на конкретный вопрос. Номер корпуса, диапазон квартир и стрелку можно объединить, если они не мешают друг другу. Подробный план территории лучше размещать отдельно.
Для первичного расчёта нужны тип изделия, размер, количество и число разных надписей. Если комплект пока не сформирован, начните с перечня зон и фотографий. План участка, дизайн-код и ведомость помогают проверить состав заказа до подготовки каждого макета.
Отдельный прямоугольный указатель из белого ПВХ с печатью. Полный комплект ЖК, ведомость, крепления и монтаж считаются отдельно.
Добавьте JPG, PNG или WEBP в форму ниже — макет появится на изделии.
3D Рендер — табличка у дверного проёма. Проём 900 × 2000 мм — условный ориентир; изделие и проём показаны в одном масштабе. Положение на стене иллюстративное.
От расчёта к точной смете
Приложите макет или вставьте ссылку на папку, затем оставьте контакты в этой же форме. Можно отправить задание без готового файла.
Пример расчёта и ограничения модели
Расчёт относится к выбранному исполнению. Дополнительные операции, макет, крепления, упаковка и доставка согласуются отдельно. Для серии с переменными данными приложите ведомость.
Размеры и читаемость на маршруте
Для коридора можно начать с панели 300 × 200 мм, для указателя на территории — с 600 × 400 или 900 × 600 мм. Это примеры для компоновки, а не нормативные размеры. Формат выбирается по содержанию, свободной зоне установки и расстоянию, с которого нужно принять решение.
В визуализации задайте высоту главных букв. Размер всей панели не определяет дальность чтения: длинная строка и мелкая подпись воспринимаются иначе, чем крупный номер. Проверьте контраст, угол подхода и вечернее освещение. Расчётная дистанция помогает сравнить варианты, но не заменяет оценку образца на объекте.
Схема — Указатель корпуса на маршруте
Схема — Номер подъезда в единой системе
Схема — Номер этажа для комплекта навигации

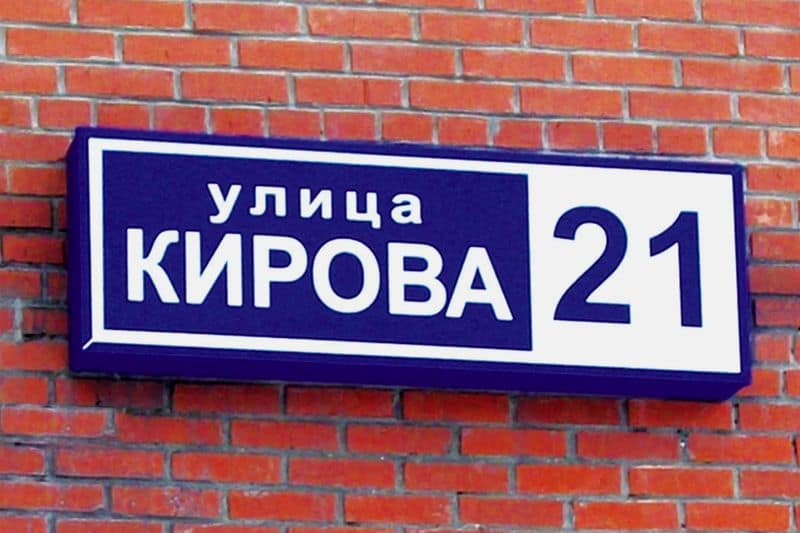

Адресная табличка на здании
Внутренние и уличные исполнения
Табличке у лифта и указателю на открытой территории нужны разные решения. В помещении учитываются интерьер, регулярная уборка и доступность замены. На улице — осадки, солнце, состояние торцов и основание для крепления. Материал и нанесение выбирают вместе: одна прочная основа не гарантирует стойкость изображения.
В спецификации разделите плоские панели, объёмные номера и световые изделия. Укажите конструкцию и установку: простой номерок и изделие с подключением рассчитываются отдельно.
| Исполнение | Для чего | Что согласовать |
|---|---|---|
| Корпуса и подъезды | Маршрут на территории | Размеры, стрелки и место монтажа |
| Этажи и квартиры | Навигация внутри здания | Нумерацию и единое оформление |
| Общая схема | Ориентация по плану ЖК | Актуальный план и обозначения |
Корпуса, подъезды и переменные данные
Составьте таблицу: корпус, зона установки, текст, направление стрелки, размер и количество. Каждому изделию присвойте понятный код. Например, один шаблон может использоваться для разных этажей, но разные номера всё равно нужно сверить с планом здания и диапазонами квартир.
Сначала согласуйте общий образец оформления, затем все переменные строки. Проверьте литеры корпусов, нумерацию подъездов, сокращения улиц и направление стрелок. Изменения после утверждения ведомости влияют на состав партии; храните одну актуальную версию и дату согласования.
Смета по типам изделий и тиражу
Смета включает количество каждого типа, материал, толщину, нанесение, резку и крепления. Дизайн, упаковку по зданиям, доставку и монтаж согласуют отдельно. Общий тираж и число уникальных макетов — разные параметры.
Сравнивайте предложения по одинаковой ведомости, с ценой единицы и суммой по позиции. Основной и дополнительный тираж разделите: условия повторного выпуска уточняются отдельно.
Образец: основа, изображение и крепление
Схема показывает основу, графический слой и установку выбранного исполнения. Дополнительное покрытие согласуется по условиям объекта: уличная панель и номер этажа работают в разной среде.
На образце оцените читаемость, край, крепёж и вид рядом с отделкой. Физический образец нужен для проверки цвета. Рендер показывает композицию, но не является фотографией выполненного объекта.
Размер изделия и расстояние чтения
Выберите формат и высоту букв. Размер панели определяет, сколько информации поместится, а читаемость зависит от самих букв, контраста и освещения.
Размер изделия указан над схемой. Табличка показана условно; расчёт расстояния использует выбранную высоту букв.
Человек стоит на расчётной границе чтения.
Расстояние — ориентир для контрастной надписи. Учитывайте высоту букв, шрифт, блики, освещение и угол обзора. Итоговый формат проверяют на макете.
Макеты и комплектация по корпусам
Передайте план и ведомость в редактируемой таблице, а макеты — с размерами в миллиметрах. Контуры резки, отверстия и графику разделите. Для печатных панелей величину вылета согласуют под способ резки; для объёмных цифр важны векторные контуры и схема крепления, а не печатные поля.
В упаковочном списке объединяйте изделия по корпусам, этажам и зонам установки. До монтажа сверьте коды, количество и надписи. Сведения об основании, доступе к стене и подключении световых элементов передаются отдельно: фотография объекта не заменяет эти данные.
Ответы на вопросы
Можно ли менять номера внутри одной партии?
Для расчёта передайте таблицу переменных значений. Один общий шаблон не отменяет проверки каждого номера, диапазона квартир и направления стрелки.
Как согласовать образец комплекта?
Выберите по одному представительному изделию для каждого исполнения и проверьте материал, контраст, крепление и данные до утверждения серии.
Как заказать комплектацию по корпусам?
Добавьте в ведомость корпус, этаж или зону установки и код изделия. Эти поля используются для согласования упаковочного списка.
Что нужно для расчёта навигации ЖК?
План территории, список обозначений, количество, размеры, желаемые материалы и крепления. Дизайн-код и фотографии помогут уточнить варианты.
