Макет для фрезеровки: контуры, размеры и внутренние углы

Укажите материал, толщину, габариты и количество. Фраза «вырезать как на картинке» оставляет слишком много решений оператору: изображение может содержать тень, рамку или декоративную линию, которую не нужно резать. Рядом с рабочим файлом положите небольшой просмотр с подписью каждой операции. Для сложной сборки полезен ещё один вид — как детали соединяются после обработки.

В нашем условном примере нужна панель 600 × 300 мм из листа толщиной 5 мм, с четырьмя сквозными отверстиями. Толщина здесь задана как исходное условие, а не рекомендация для любой вывески. Если панель должна войти в паз, добавьте чертёж ответной части и требования к посадке. Один внешний размер не описывает такое соединение.

Отдельно отметьте, какая сторона лицевая, где допускаются технологические следы и нужна ли обработка кромки. Эти сведения помогают выбрать способ закрепления и последовательность операций. Если последует печать, покажите её расположение относительно отверстий и края, а не только общий вид цветной картинки.

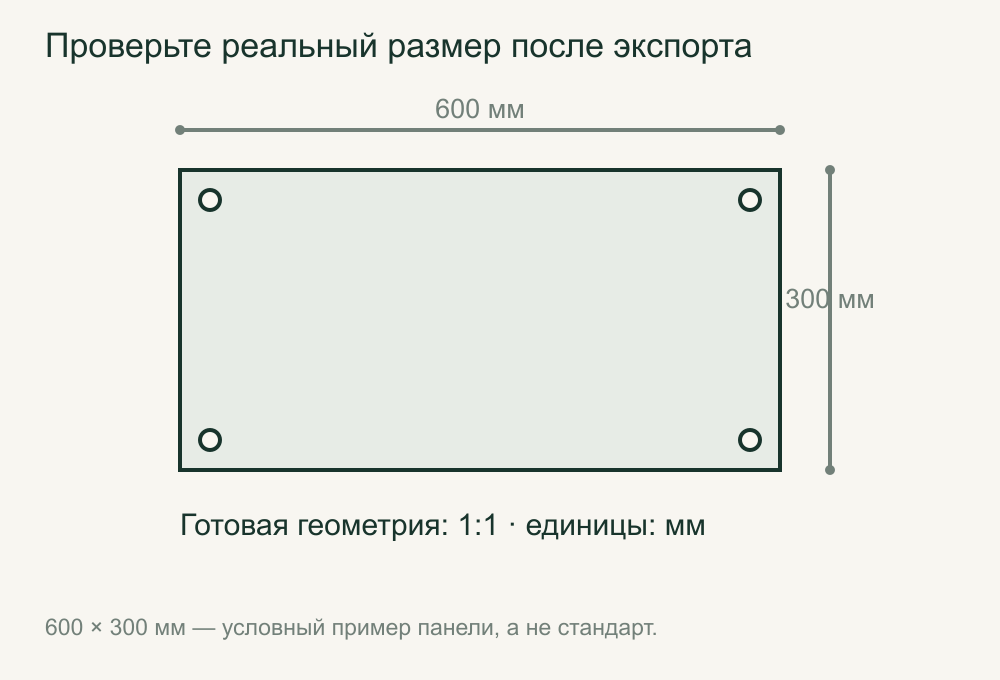

Собирайте рабочую геометрию в масштабе 1:1. На странице размером 600 × 300 мм внешний контур нашей панели должен иметь те же размеры. После экспорта снова измерьте объект: программа может сохранить документ в других единицах, подставить размер страницы или изменить масштаб при импорте. Подпись «600 мм» на рисунке не исправляет контур шириной 60 мм.

Если исходный чертёж выполнен 1:10, увеличение в десять раз возвращает реальные размеры. Но вместе с геометрией могут измениться обводки и эффекты. Поэтому масштабируйте осознанно и проверьте контрольный размер уже в передаваемом формате. Лучше написать «готовая ширина 600 мм» в сопроводительном задании, чем надеяться на настройки чужого компьютера.

Векторный PDF, DXF или SVG может быть удобен для передачи, однако расширение само по себе не гарантирует пригодность. PDF иногда содержит только вставленную фотографию. Формат, версию и правила слоёв уточняйте у исполнителя; вместе с производственным файлом сохраняйте просмотр, который не зависит от установленного редактора.

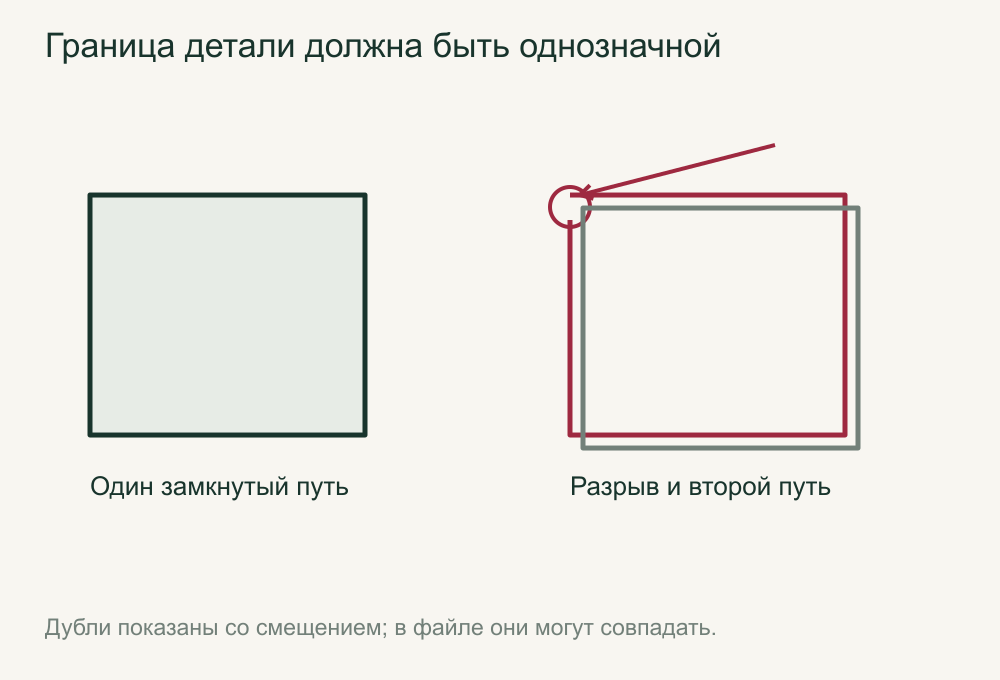

Граница детали должна быть понятна без догадок. Проверьте, соединены ли конечные точки, нет ли самопересечений и одинаковых объектов друг поверх друга. Две совпадающие окружности визуально выглядят как одна, но могут попасть в обработку дважды. Особенно внимательно просмотрите места, где логотип собирался из нескольких фигур или текст переводился в кривые.

Различайте линию пути и внешний край толстой обводки. Если прямоугольник имеет обводку 4 мм, остаётся вопрос: готовый размер задан по осевой линии или по её наружной границе? Уберите неоднозначность в самом файле и поясните размер. При необходимости преобразуйте оформительскую обводку в геометрию, затем снова измерьте результат.

Рабочую копию текстовых элементов переведите в контуры после проверки написания. В Illustrator преобразованный текст теряет обычные текстовые свойства, поэтому редактируемый исходник стоит сохранить отдельно. Не отправляйте на резку незавершённую версию с живым шрифтом, которого может не быть у получателя.[1]

В документации Autodesk разделены компенсация радиуса при расчёте в CAM и компенсация в системе управления станком. Для заказчика практический вывод один: передайте согласованную геометрию детали и не вносите дополнительное смещение без требований исполнителя. Способ программирования остаётся частью производственной подготовки.[2]

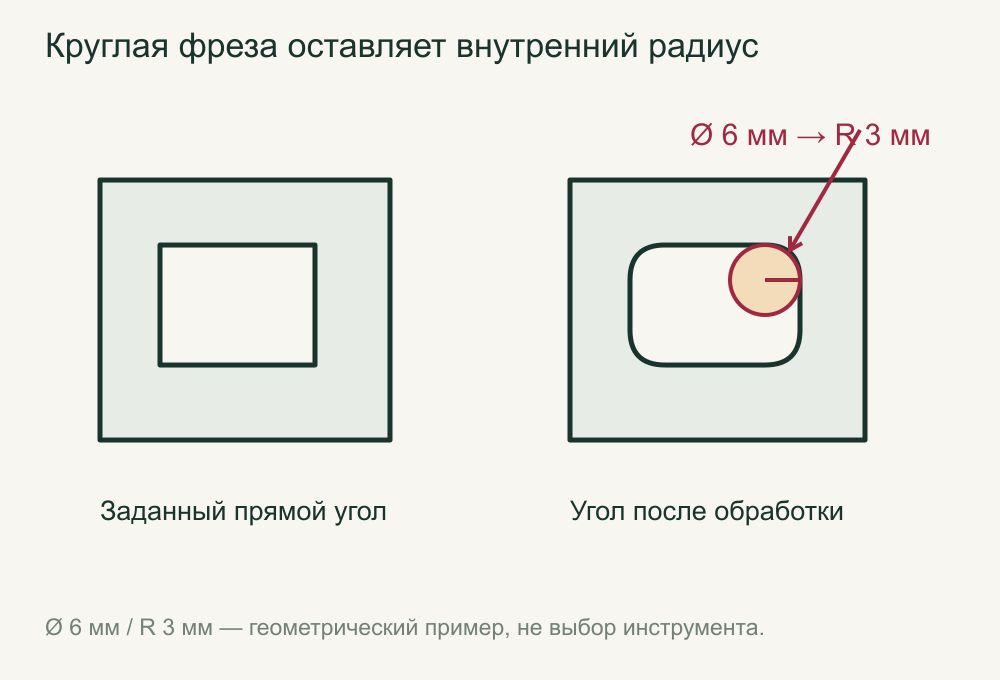

Фреза вращается и имеет конечный диаметр. Внутренний угол выреза не может получиться острее рабочей геометрии инструмента. Для простой плоской выборки фрезой диаметром 6 мм геометрический радиус составляет 3 мм. Это пояснение формы, а не назначение конкретной фрезы: инструмент выбирают под материал, глубину и требуемое качество обработки.

Если в прямоугольный паз должна войти другая деталь с острыми внешними углами, такое скругление может мешать посадке. Возможные решения — изменить ответную деталь, задать допустимый радиус или согласовать технологическую разгрузку угла. Не добавляйте случайные «ушки» без согласования: они будут видны и меняют форму изделия.

У внешнего контура и внутреннего отверстия разные ограничения. Узкая щель шириной 2 мм и отверстие диаметром 20 мм нельзя описать одной фразой «сделать тем же инструментом». Покажите минимальные элементы, которые требуется сохранить, и спросите, какой способ обработки доступен для них.

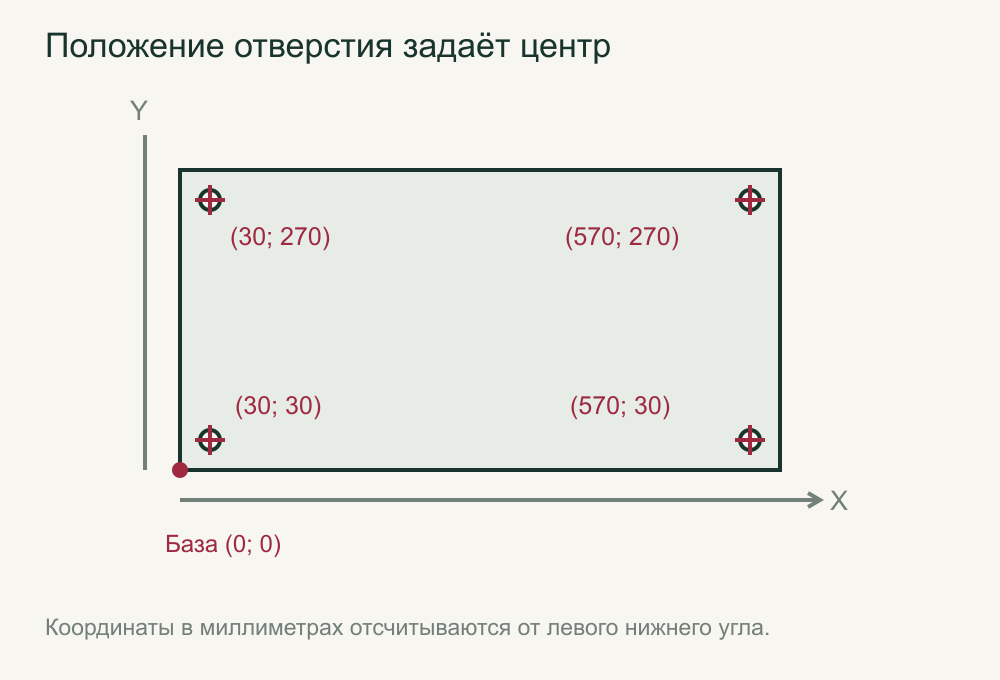

Отверстия задавайте диаметром и положением центра относительно понятной базы. Для нашей панели можно описать четыре центра: (30; 30), (570; 30), (30; 270) и (570; 270) мм от левого нижнего угла. Такой список показывает отступ 30 мм от краёв и проверяется без измерения картинки на экране. Не смешивайте координаты центра и расстояние до края отверстия.

Карман отличается от сквозного выреза глубиной. В листе толщиной 5 мм выборка на 2 мм оставляет условные 3 мм материала. Реальное значение зависит от измеренной толщины листа и согласованных допусков. Поэтому глубину указывают отдельным параметром, а не цветом заливки, значение которого оператор должен угадать.

Слои или цветовые группы можно использовать как вспомогательные обозначения. В сопроводительном файле расшифруйте их: «наружный контур — сквозная резка», «синие окружности — отверстия», «штриховка — карман 2 мм». Если у производства уже есть собственная система, подготовьте файл по ней.

Один чистый контур и ведомость количества часто удобнее, чем лист с десятками случайно размноженных копий. Раскладка зависит от рабочего поля, крепления, зазоров, инструмента и размеров заготовки. Если вам важно направление фактуры, защитной плёнки или рисунка, отметьте это до раскладки. Для зеркальных и парных деталей укажите, нужны ли разные исполнения.

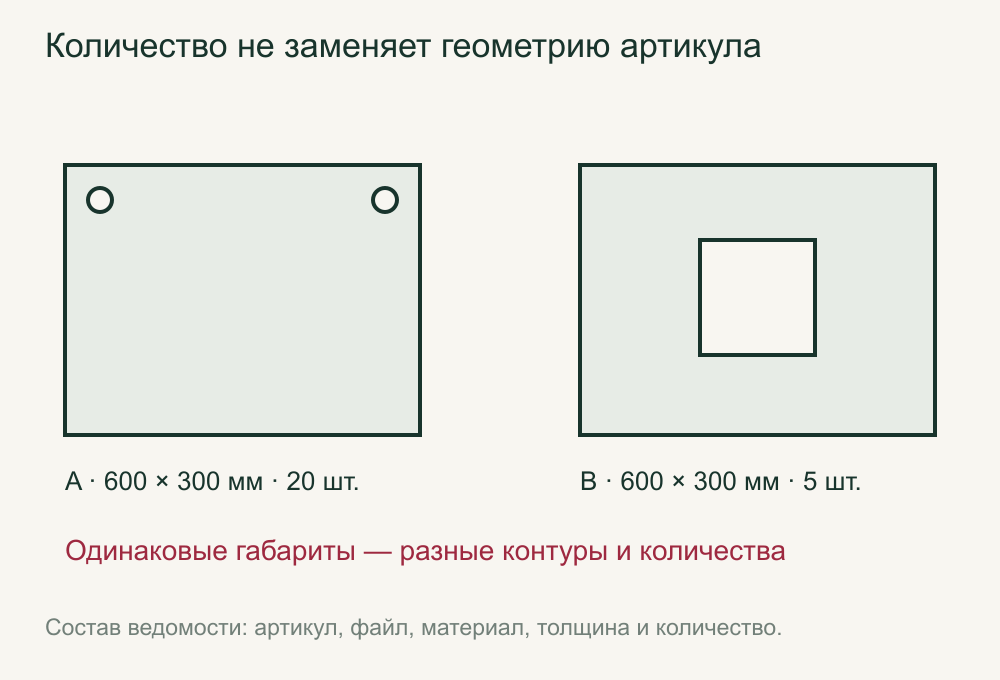

Назовите версии так, чтобы их не перепутали: «панель_A_600x300_20шт» и «панель_B_600x300_5шт». Одинаковые размеры не означают одинаковую геометрию. Добавьте просмотр каждого артикула, количество и материал. Исправление одного отверстия после согласования требует новой версии файла и уведомления исполнителя.

Для повторяющегося заказа храните утверждённый комплект вместе: геометрия, просмотр, ведомость и замечания по изготовлению. Это полезнее, чем новый файл «финал_точно_последний». В задаче на следующую партию достаточно перечислить изменения относительно принятой версии, сохранив прежние параметры, которые действительно не меняются.

Просмотрите файл при большом увеличении, но оцените и общий размер детали. Затем откройте экспорт ещё раз в независимом просмотрщике или повторно импортируйте его в редактор. Проверка должна обнаруживать реальные проблемы: незамкнутые границы, лишние линии, пропавшие отверстия, неправильные единицы и старую версию текста.

Если деталь соединяется с другой, попросите сначала согласовать посадку или сделать пробный элемент. Удачная картинка не доказывает, что выступ войдёт в паз. Для нашего примера до серии нужно подтвердить внешний размер, отверстия, радиусы и возможность выбранной кромки. После этого можно обсуждать тираж и использование листа.
