Как рассчитать размеры и разрешение модульного LED-экрана

Первый размер — свободное место на стене или в нише. Второй — активная поверхность, на которой видно изображение. Третий — общий габарит конструкции с рамой и необходимыми элементами. Четвёртый — ширина и высота изображения в пикселях. В рабочем задании у каждого должна быть своя строка и единица измерения.

Снимите размеры места установки и обозначьте препятствия: колонны, двери, светильники, выступы. Фотография без измерений помогает понять обстановку, но не позволяет заказать точную сборку. Не вычитайте самостоятельно предполагаемые несколько сантиметров «на монтаж»: требуемые отступы зависят от конструкции и доступа для обслуживания.

При равном шаге более широкий экран содержит больше пикселей по горизонтали. Но слова «большой», «HD» и «высокое разрешение» не заменяют пары чисел. Попросите в предложении указать активные миллиметры и матрицу, например 3000 × 2000 мм / 768 × 512 px. Эти значения нужны разным специалистам и не должны подменять друг друга.

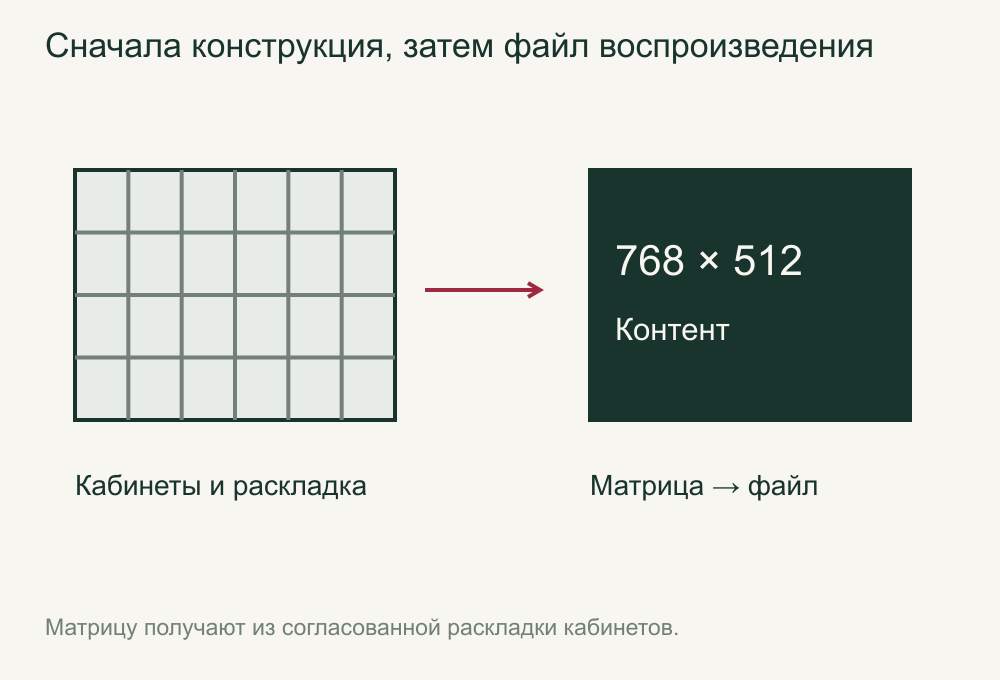

Не задавайте разрешение исходя только из того, что у вас уже есть ролик 1920 × 1080. Такой файл можно адаптировать, а физическую поверхность собирают из доступных кабинетов. Сначала найдите разумную раскладку для места и задачи, затем решите, сохранять ли пропорции ролика, менять композицию или выбирать другую форму экрана.

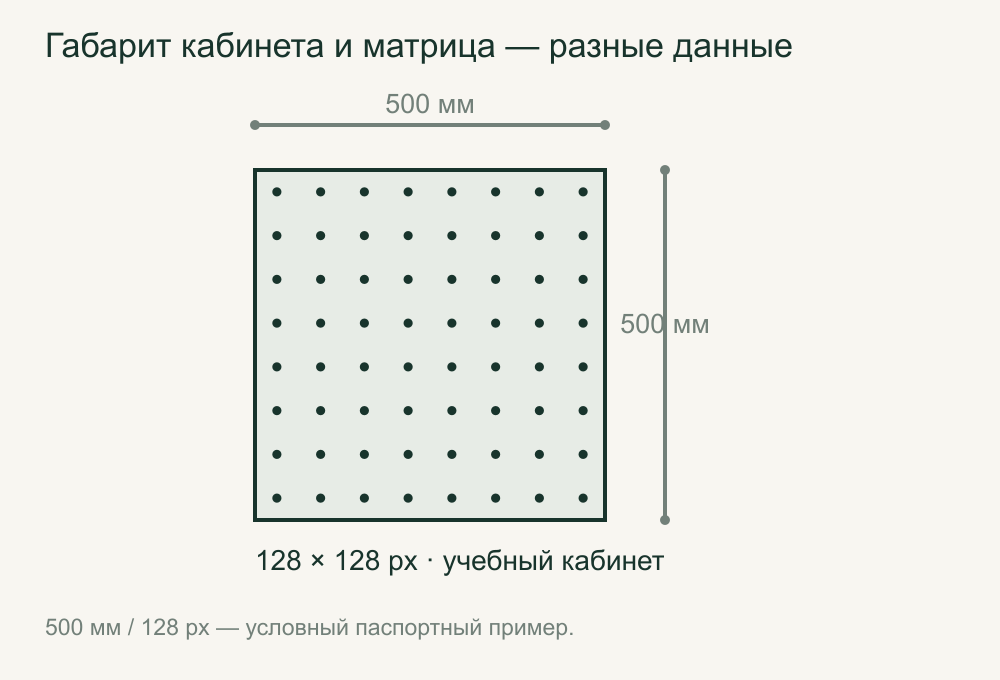

Для учебного расчёта используем кабинет 500 × 500 мм с матрицей 128 × 128. Такое сочетание указано для исполнения DM3.9 в паспорте ROE Visual Diamond Series. В том же документе кабинет DM2.6 того же размера имеет 192 × 192 пикселя. Названия приведены как проверяемый пример, а не как предложение оборудования Red Lama.[1]

Чтобы получить полную матрицу, кабинеты в примере должны работать как одна непрерывная поверхность без пропущенных участков. Если форма экрана сложная, есть промежутки, поворотные элементы или отдельные зоны, потребуется схема адресации. Простое умножение полезно для обычного прямоугольника; оно не заменяет проект сложной сборки.

Проверьте, что речь идёт именно о кабинете, а не о маленьком модуле внутри него. В документах могут встречаться обе размерности. Если ширину взяли у кабинета, а матрицу — у одного внутреннего модуля, итоговое разрешение окажется неверным, даже если вся последующая арифметика выполнена без ошибок.

Шаг полезен для контрольной проверки. В нашем примере 500 / 128 = 3,90625 мм. Округлённое обозначение 3,9 даёт 128,205… при обратном делении и не означает дробного пикселя. В окончательной спецификации оставляйте целое паспортное число 128, а не округляйте результат самостоятельного деления в удобную сторону.

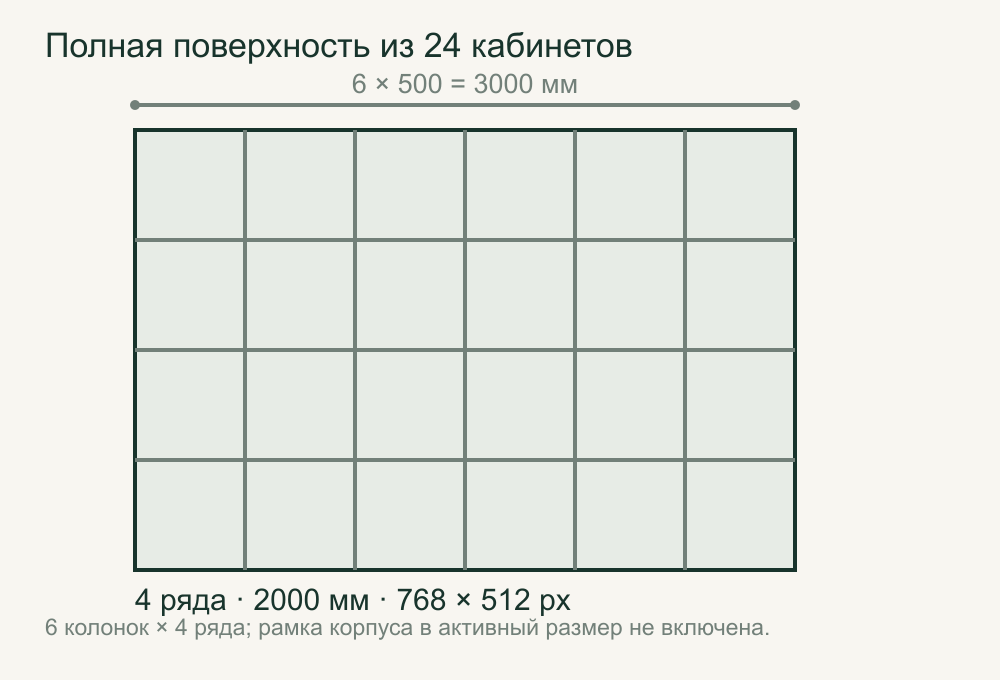

Разложим шесть кабинетов по горизонтали и четыре по вертикали. Активная ширина составит 6 × 500 = 3000 мм, высота — 4 × 500 = 2000 мм. Площадь — 3 × 2 = 6 м². Всего потребуется 6 × 4 = 24 кабинета. В этих вычислениях нет рамы, монтажных отступов и электрических параметров.

По пикселям считаем отдельно: 6 × 128 = 768 по горизонтали и 4 × 128 = 512 по вертикали. Перемножив стороны матрицы, получаем 393 216 физических пикселей. Это значение можно использовать как исходное для обсуждения управления, но число кабинетов или точек само по себе не подтверждает достаточность конкретного контроллера.

Если поменять раскладку на 6 × 3, ширина останется 3000 мм, высота станет 1500 мм, а матрица — 768 × 384. Изображение станет более вытянутым. Если взять 8 × 4, получится 4000 × 2000 мм / 1024 × 512. Первая раскладка имеет пропорции 3:2, а две другие — 2:1. При этом их размеры и число пикселей различаются, хотя кабинет один и тот же.

Таблица показывает именно геометрический расчёт. Не выводите из неё вес, стоимость, нагрузку на стену или потребление: для них нужны паспорт, выбранная комплектация и условия установки. В смете удобно хранить такую таблицу рядом с отдельной спецификацией, чтобы изменение числа рядов не потерялось между дизайнером и монтажной частью.

Соотношение сторон кадра — отношение его ширины к высоте. В документации Adobe различаются вписывание всего изображения с полями и заполнение новой рамки с потерей части кадра. При несовпадении пропорций выбор способа преобразования нужен заранее; автоматическое растяжение по двум осям не сохраняет форму объектов.[2]

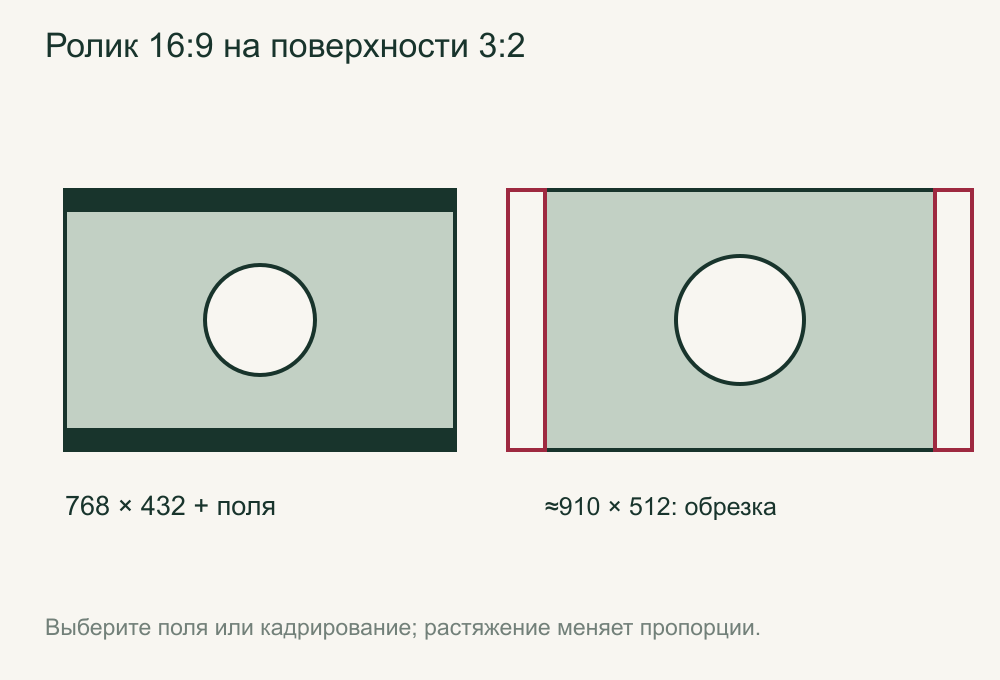

Возьмём ролик 1920 × 1080 и матрицу 768 × 512. Если вписать его по ширине без искажения, коэффициент будет 768 / 1920 = 0,4. Высота станет 1080 × 0,4 = 432 px. Останется 512 − 432 = 80 px свободного пространства: по 40 сверху и снизу, если кадр расположен по центру.

Если вместо этого заполнить матрицу по высоте, коэффициент составит 512 / 1080 ≈ 0,4741. Ширина изображения вырастет до примерно 910,2 px. Вне кадра останется около 142,2 px по ширине, или 71,1 с каждой стороны при центральном размещении. Это пример расчёта перед дискретным округлением, а не инструкция выставить дробные пиксели в готовом файле.

Решение зависит от содержания. Для лица или логотипа обычно неприемлемо непропорциональное растяжение. Поля можно использовать как самостоятельную дизайнерскую зону, а кадрирование — выполнить с контролем важных объектов. Лучший вариант для регулярной рекламы — собрать композицию под фактическую матрицу, чтобы основной текст не оказался в зоне обрезки.

Создайте документ или видеокомпозицию с окончательной шириной и высотой в пикселях. Добавьте заметный заголовок, крупные цифры и логотип, затем проверьте самые тонкие детали при отображении один пиксель файла к одному пикселю экрана. Привычное увеличение в редакторе показывает структуру изображения, но не моделирует расстояние зрителя.

Сохраните исходный проект отдельно от файла воспроизведения. Когда раскладка меняется, исходник позволит перерасположить элементы вместо повторного масштабирования уже сжатого ролика. Для статичного кадра также полезен редактируемый макет с текстом и отдельными изображениями. Одного готового JPG может не хватить, чтобы изменить соотношение сторон без потерь.

Формат контейнера, кодек, частоту кадров, допустимое разрешение сигнала и правила имени файла уточняйте для выбранного проигрывателя и управляющей системы. Значение 768 × 512 описывает поверхность в примере, но не гарантирует, что конкретное устройство принимает любой файл этого размера. Иногда согласуется иной входной сигнал и отдельное размещение активной области.

Перед передачей убедитесь, что реклама действительно рассчитана на LED. Мелкая юридическая строка с бумажного листовочного макета может потеряться, а тонкая рамка — стать неравномерной при уменьшении. Не рассчитывайте, что новый экран исправит исходное композиционное решение: макет должен учитывать и физический размер, и число точек, и рабочую дистанцию.

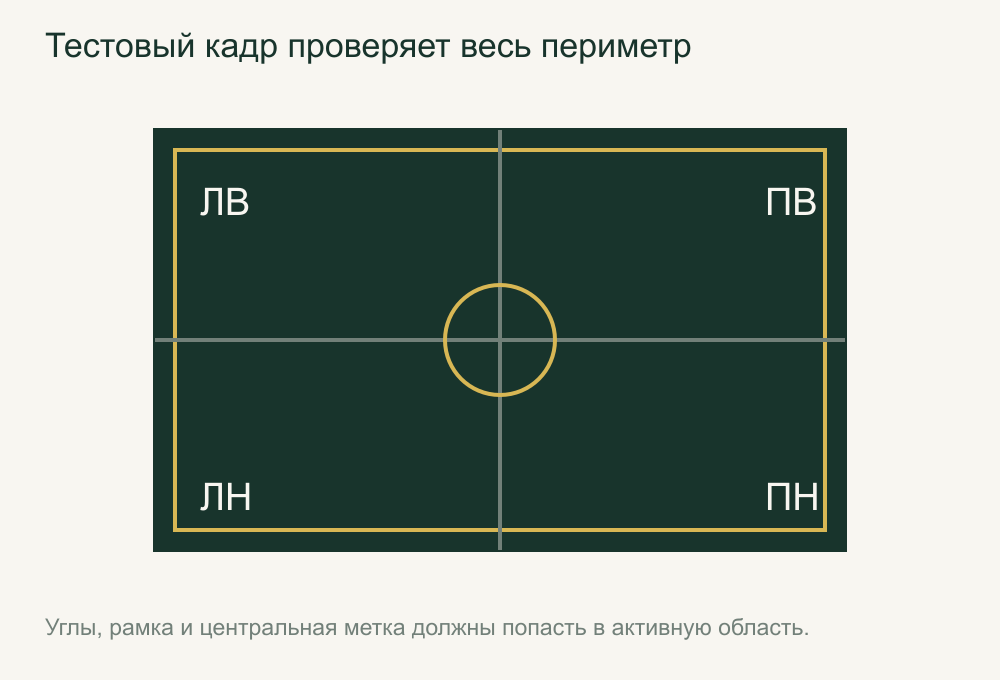

Для геометрической проверки подготовьте тестовый кадр с подписанными углами, рамкой по краю и прямоугольной сеткой. Он помогает заметить, что часть изображения ушла за границу, стороны перепутаны или активная область назначена неправильно. Такой кадр помогает проверить расположение изображения, но не заменяет диагностику электроники.

Рядом покажите реальную рекламу. Геометрическая сетка может выглядеть ровно, пока в готовом кадре телефон оказывается слишком мелким. Проверьте обязательные элементы с тех мест, где действительно будут люди. Если сохраняются поля, отметьте их в утверждённом просмотре, чтобы позднее их не приняли за ошибку настройки.

Сравните схему кабинетов с фактическим выводом и зафиксируйте итоговую матрицу для будущих дизайнеров. Даже небольшое изменение поверхности требует обновления шаблона контента. Старая надпись «делать Full HD» в переписке не заменяет эту запись и создаёт лишние преобразования при каждом следующем ролике.

Для нового задания удобно передать один лист: активная площадь в миллиметрах, число кабинетов, паспортная матрица одного, общая матрица, выбранный способ адаптации кадров и пример обязательного текста. Варианты для помещения и улицы обсудите на соответствующих страницах услуг; расчёт одинаков по геометрии, но условия исполнения остаются разными.
